单开式玻璃沐鸣2门皮带安装步骤说明
松下沐鸣2门-感应门-深圳市沐鸣2门有限公司【panasonic松下授权经销】总代理整理发布

松下沐鸣2门（单开）玻璃沐鸣2门皮带固定装置安装步骤说明如下：

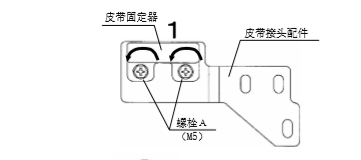

（1）拆下螺栓A（M5）将皮带固定器皮带接着配件上取下。

（2）参考皮带切断表，把皮带切断。

【注意】请将皮带从谷地的中心切断。

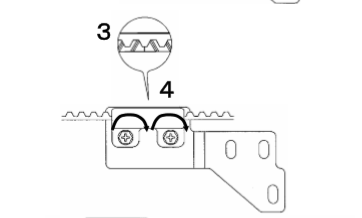

（3）把皮带的两端交叉着从皮带固定器的中心处放入固定 器【注意】安装时勿使皮扭曲。

（4）把皮带器牢固地安装到到皮带接头配件上。

【注意】皮带固定器的方向。

（5）把皮带先挂到马达一侧的皮带轮上，再挂到从动轮上。

（6）按照下述的安装位置图，使用附带的皮带固定装置安装用螺栓（M6 ╳12带弹簧垫圈）并确认安装至吊架装置上。

【注意】请用扳手、套简扳手等工具将螺栓确实拧紧

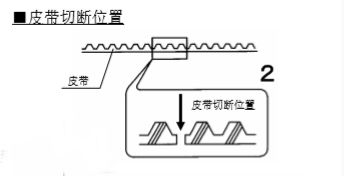

皮带切断位置示意图：

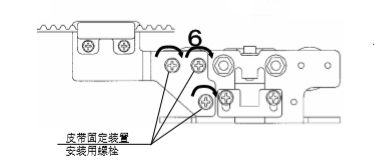

■皮带固定装置的安装位置：

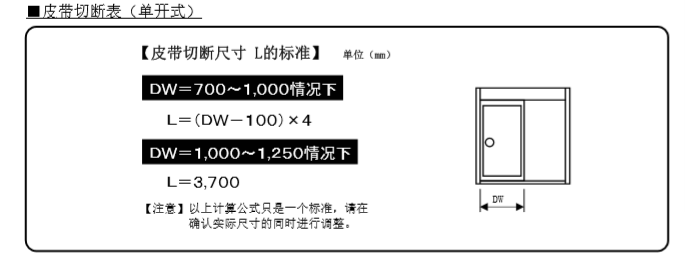

■皮带切断表（单开式）


以上是单开式玻璃沐鸣2门皮带安装步骤说明书，请严格按照产品及品牌施工说明进行皮带施工。

温馨提示：玻璃沐鸣2门中的皮带装置是沐鸣2门电机（马达）产动力的传输装置，所以皮带正确的，有利于门体在轨道内平稳运行，同时，可以减少沐鸣2门电机（马达）及皮带的消耗（损伤）当您选择使用玻璃沐鸣2门时，请选择专业有经验的沐鸣2门安装公司进行施工。
