产品介绍

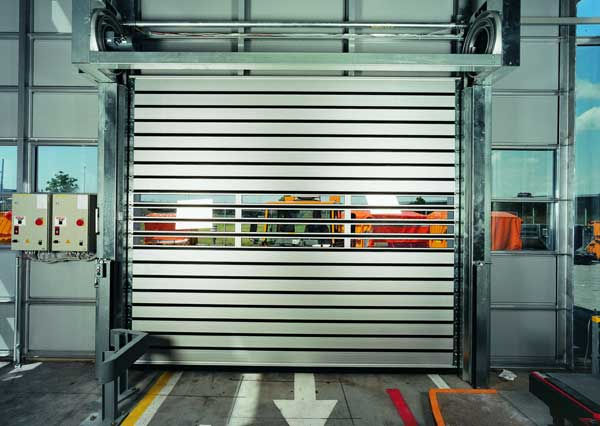

硬质快速卷帘门
设计,供应,安装及维修保养
产品特点

 硬质涡轮快速门--集保温、节能、密封、高效、抗风、环保于一身的新型金属工业门,
具有保温好、重量轻、强度大、抗冲击等特点,抗风等级≤12级。

产品详情:

开启速度每秒最高可达2.5米,适用于需要频繁高速的物流通道。
门板采用0.8mm厚双层彩钢板复合成型,门板总厚度为40mm。
该门型适用于室内外物流及生产的快速通道。
采用该门型能为平台节约大量因空气流通而产生能量损耗,比普通工业滑升门、卷帘门节约能源约80%左右。
该门型的快速开启和关闭使平台在生产及物流的转运速度得到极大的提高,门是平台物流及生产的必经通道,它的使用与选型直接关系着平台生产及物流的效率。
本产品具有很高的可靠性、实用性、易操作及快速修复等特性。驱动控制采用了稳定、节能、准确的硬质快速门系统来保障门体的可靠运行,确保每年无故障运行达15万次以上。


开启方式:

快速门开启方式-大全

硬质快速卷帘门开门方式-演示图

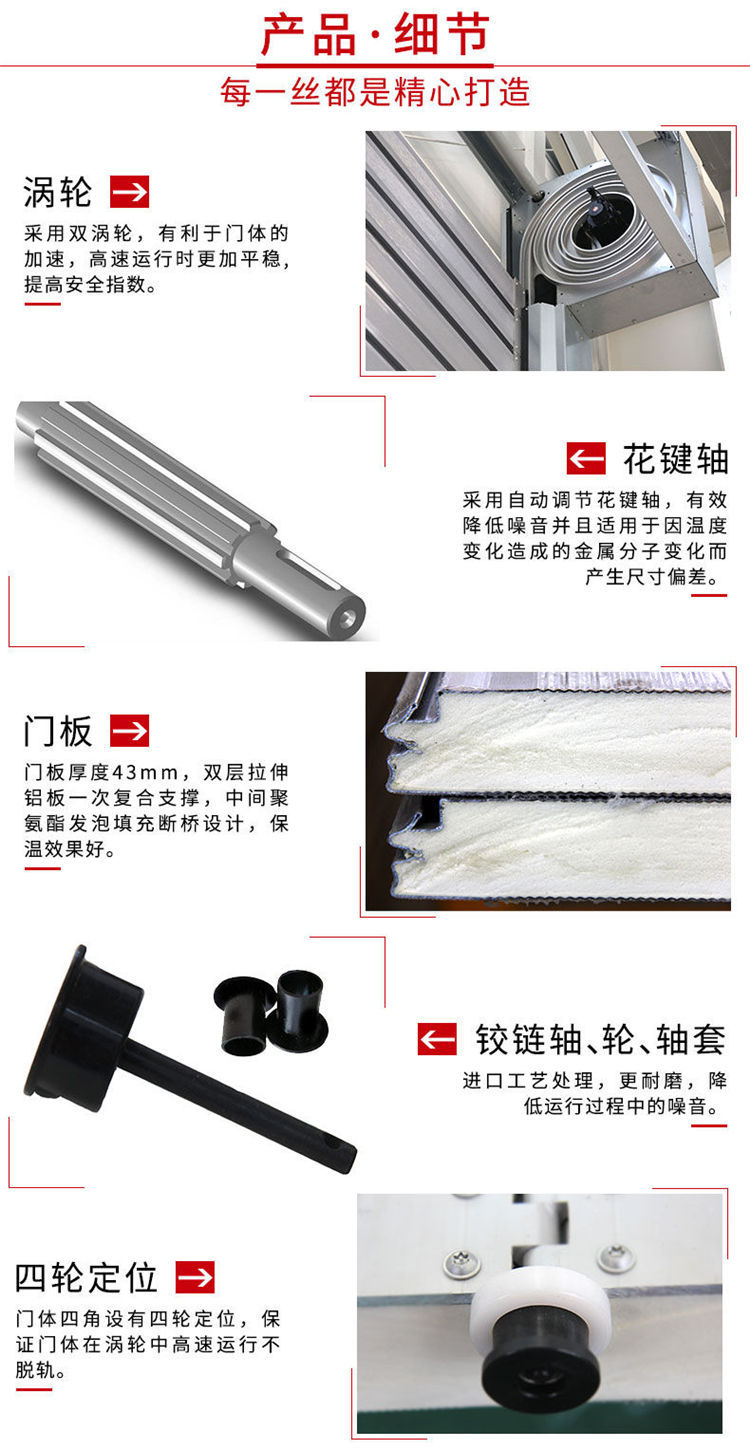

硬质快速卷帘门-涡轮-花键轴


快速门技术性能与配置

-

名称:硬质涡轮快速门

驱动电机

¨ SIEMENS品牌快速门专用高频电机,功率1.5kw,;220V/380V,50HZ,IP55
¨ 电机配备高效低噪音减速机,制动力矩强,使用寿命长。


控制系统 :
采用变频控制系统,系统通过接收电机编码器信号来精确控制门体的开启高度:
 ①系统具通过LED管显示故障代码功能;

 ②转向保护:当电机驱动线接错时控制器直接报错,门体停止动作;

③专用系统的扭力环,位置环,速度环三环全闭;

④系统自带制动功能,不用外部电磁刹车片就可以使电机停在指定位置,使门体在限位位置停止时,丝毫不差;

 ⑤断电后的记忆功能,停电手动操作后,直接上电就可复位工作,无需再次调整。

 开启速度:
最高速度达到0.8至2.5m/S,可调整。关闭速度0.8 m/S或更低可调限位
 , 进口增量值编码器限位的自身特性与屏蔽系统,解决了常规编码器受环境磁场干扰,易跑限位需频繁维护、影响日常生产使用的问题。

滚筒轴承:
NSK万向轴承;45#钢 钢轴;滚筒由Q235钢管材料制成。

门帘材料:
 门帘为分体装配结构:聚氨酯发泡填充门板、多层次密封胶条、消音承重铰链、聚氨酯导向轮等几个部分组成:

1.保温门板标准厚度为40mm,表面经过阳极氧化加有机着色处理,抗风强度可达12级根据国际色卡标准颜色;可选颜色铝合金原色、珍珠白、中国红  等多种;

2.通过软连接胶条将门板间进行密封,软连接部分折叠寿命达百万次以上;

3.铰链承重方式设计使门帘接合处不受力,门板之间不接触,长时间后还可保持平整性;

4.门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动,高速运行时。

框架机构 :
该门的铝合金涡轮导向承重轨道,是公司专利技术,确保门帘在启闭过程的高速运行,门帘与轨道转动摩擦使噪音有效控制,根据现场安装结构可为:涡轮吸入式、椭圆吸入式、重直提升式、90度标准拐弯提升式或更多的轨道方式,标准为涡轮吸入式,其它提升方式需要和我司销售人员提前预约。 整体外壳采用宝钢镀锌板经激光切割、数控折弯而成的精准成型的涡轮系统、导轨系统、防护外罩,长久不生锈,外部美观、防尘、轻松清洁。

密封性能:
导轨密封,门板中间密封,门体顶部密封、门体底密封,多重密封确保门体内外的气密以及隔离效果。

抗风能力:
 抗风能力32 m/s(国标抗风等级12级)

安全性能  :
1.红外线安全保护电眼:门框两侧设有对射电眼,快速门下方有障碍物时,门体保持开启状态;当门体下降时有物体通过,门体会开启到开启位置,待 下方无障碍物时再延时下降。可以利用外接红外线装置,来控制门的快速反弹。可通过参数的修改来简便的设定反弹速度。也可通过修改参数来决定红外装置的功能定义,例如碰红外时,是单次起作用反弹还是长期使门不动弹等功能,都能通过修改参数来决定。

控制箱  :
 IP54控制箱,符合国家电气安全标准。220V/380V/ 14A/50Hz/。

绝缘保护 :
 IP54 即使在恶劣环境下使用亦能防水防尘。

开关方式 :
 标准按钮盒;地磁环感应。

手动功能 :

停电时,内置储备电源,可随时打开电机刹车,可借助平衡系统将门体托起,可有效的解决因停电或故障而引起的门体不能开启的问题。
